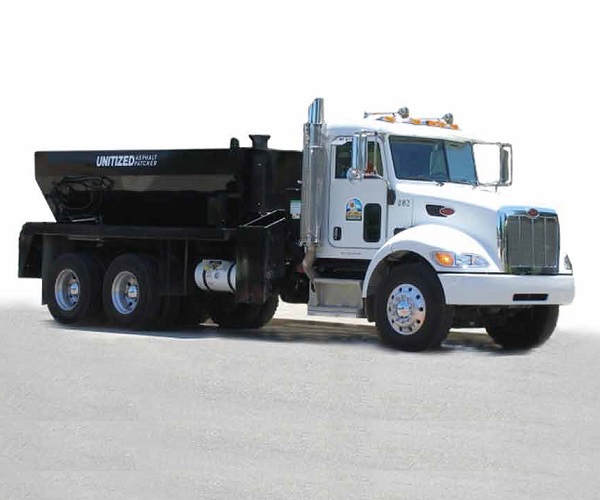

Бункер - рециклер и термобокс на раме грузовика AC-4-ТМ

Бункер - рециклер и термобокс на раме грузовика AC-4-ТМ

Термобокс

С двойной стенкой.

5 см-6 фунтов - плотность всей изоляции.

Внутренние стены из стали 10 GA HR, внешние – из стали 12 GA HR.

Дно из стали HR толщиной ¼ дюйма.

Внутренние стены погрузочных крышек имеют расширительные гофры.

Верхние погрузочные двери оснащены двойной 5 сантиметровой  стенкой.

Газопламенные верхние поворотные манипуляторы для верхних крышек.

Все двери с гидравлическим приводом в виде цилиндров 5  x 28 см.

Материал передается через воронку в центре контейнера.

Гидравлические элементы управления расположены в правом заднем углу.

Гидравлическая система должна работать при 97 бар.

Контейнер приводится в действие посредством подъемника двойного действия. Класс по NTEA - 40, мощность - 14 тонн.

Инфракрасный обогреватель
Тепловые трубы, расположены под контейнером.
Внутренние тепловые камеры имеют каналы для направления тепла.
Проходы отделены от тепловой камеры.
Камера плотно закрыта в контейнере.
Горелки работают от пропана.
Каждая 67000 BTU при давлении 0,34 бар.
Управление термостатом с диапазоном от 38° до 149°С.

12-вольтные электронные устройства зажигания.

100% отсечка топлива при угасании горелки.

Площадь горелки полностью закрыта.

Горелка

Мощность 60 кВт
Поставляется c шлангом длиной  7.62 мм.

Емкость для эмульсий
Битумная эмульсия спрей и системы хранения, установленных на прицеп шасси для применения распылителя.

Бак
Двухкамерный бак.
Емкость бака: 109 литров для эмульсии и 27 литров для растворителя.
Сталь 10-го калибра с нижним армированием.                                                                                     Крышка горловины 15.2 см
Бак снабжен вентиляционными отверстиями.
Съемный фильтр грубой очистки.
Фильтр грубой очистки стоит на выходе бака перед тем, как материал поступает в насос.

Насос
Роторный насос с зубчатой ​​передачей.
Мощность  из 37.8 л/мин, 600 об/мин
Насосы  с гидравлическим приводом.
Все клапаны высокого давления.
Насос приводится в движение двигателем крутящего момента

Дополнительный электрический обогреватель

Мини 6 кВ, 240 В переменного тока с термостатом.
38 ° F до 149 ° С.

Термометр
18-149 ° С.

Огнетушитель
2.7 кг., 4.5 кг.

Шасси

Грузоподъемность- 13608 кг.

Передняя ось – 274 см, ось – 304 см усиленная рама

Электроснабжение

Генератор - 55 A.

Батарея - 12 В, 77 A.
