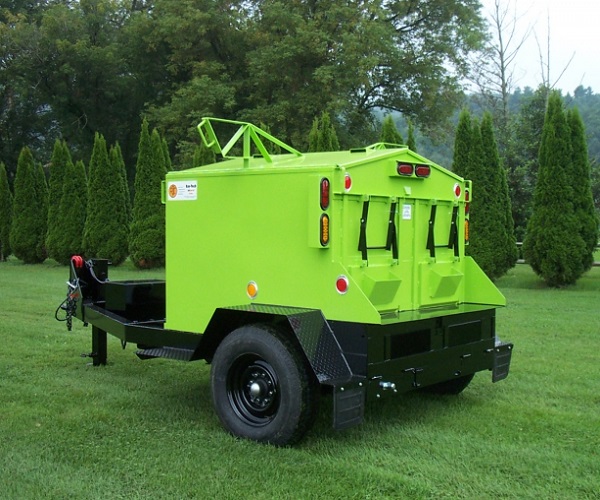

Установка прицеп для регенерации, перевозки и хранения асфальта на 2 тонны RC 4000

Установка прицеп для регенерации, перевозки и хранения асфальта на 2 тонны RC 4000

Установка прицеп для регенерации, перевозки и хранения асфальта на 2 тонны RC 4000

Установка является не заменимой для подрядчиков и прекрасно используется в паре с Ray-Tech инфракрасными обогревателями тротуарных и дорожных покрытий. Его простота в управлении и эксплуатации и обеспечивает достаточную пропускную способность для многих мелких ремонтов покрытий. Вы также можете включить один или несколько доступных вариантов, которые мы предлагаем, такие как платформа каток с  электрической лебедкой, Time Delay System (TDS) или контейнер для хранения жидкого асфальта.
С установкой Ray-Claim  4000, мы предлагаем вам возможность выполнить работу лучше и с наименьшими затратами. Вы можете восстанавливать старый асфальт в постоянно готовый материал для ямочного ремонта. Топливная экономичность, термостатический контроль,  инфракрасный нагрев позволяют Вам регенерировать и хранить асфальт при соответствующей рабочей температуре не менее 48 часов без вреда для него.

  • Позволяет  использовать асфальт, где и когда Вам это понадобится, независимо от времени года.
  • Емкость бункера две тонны.
  • Все органы управления заранее запрограммированы на предприятии.
  • Изготовлено в США.



Нагревательная система
  • Энергетические конвертеры – два инфракрасных конвертера с керамическим покрытием по 8800 ккал установлены в тепловой камере. Независимый терморегулятор в каждом конвертере более точно контролирует температуру асфальта.
  • Электронное зажигание – состоит из электронного блока управления, датчика пламени и электрода поджига.
  • Топливо – чистый пропан (подача за счет испарения). Два 45кг баллона (не входят в комплектацию). Автоматический выключающий клапан.
  • Держатели баллонов – мощные откидные кронштейны для крепления топливных баллонов.
  • Контроль безопасности – запорный клапан газа, управляемый электронным блоком управления с датчиком пламени и электродом поджига,  автоматически выключает зажигание и закрывает газовый клапан, если пламя отсутствует в течение 12 секунд. Газовый шланг высокого давления с фитингами многократного использования, редуктор понижающий давление испарения  газ до 280 мм водяного столба. Внешний аварийный выключатель.



Температурный контроль

  • Холодный материал, загруженный в установку,  будет полностью восстановлен в течении 16 часов.
  • Температура вяжущего при восстановлении не превышает 160 гр С.
  • После восстановления материала, система контроля автоматически понизит температуру смеси до 147 гр С, сохраняя в рабочем состоянии восстановленную или заводскую смесь в течении долгого времени (приблизительно 48 часов).
  • Пульт управления расположен в безопасном месте за закрываемыми дверями на установке для защиты от повреждений.
  • Комбинация датчиков, терморегуляторов и таймеров управляет процессом восстановления и хранения материала автоматически.



Конструкция

  • Рама шасси –   коробчатая сечением 13х9х1см по периметру с поперечными швеллерами 10х14см. Треугольное дышло с кронштейном для сцепного кольца на девять положений.
  • Бункер – терморубашка с двойными стенками с внутренней циркуляцией горячего воздуха предотвращают потерю тепла асфальтом. Толщина металлических стенок терморубашки  3,4 и 1,5 мм. Долговечная наружная стенка (третья) из стали 2,7мм.
  • Изоляция – внутренняя поверхность средней стенки покрыта алюминиевой термостойкой до 675 гр С краской, позволяющей инфракрасному излучению равномерно обогревать всю поверхность внутренней стены. Третья стенка установки полностью закрывает снаружи  5см слой твердого утеплителя.
  • Загрузочные створки – открывающиеся вручную вверх створки бункера для загрузки асфальта. Створки из металла толщиной 1,5 и 2,7 мм делаются с 5см изоляцией между ними.



Люк для выгрузки асфальта – два вертикальных люка в задней стенки установки. Двойной замок специальной конструкции для безопасного закрывания. Закрываются вручную. Для герметичности, створки закрываются в нахлест. Выгрузочная платформа расположена на высоте 76см от уровня земли.

Не проливающийся контейнер – конструкция выполнена из стали 2,7мм. 45л емкость с открывающимся вытягиванием дном, для очистки скребков и лопат.


Прицеп

  • Тип – одноосный прицеп.
  • Ось – грузоподъемность 3175кг.
  • Подвеска – рессорная.
  •  Колеса – с металлическими дисками, грузоподъёмностью 1600 кг каждое.
  • Шины – 2 шины, 9,5х16,5 дюймов, 10 слоные.
  • Тормоза – электропривод на все колеса с системой аварийного торможения.
  •  Крылья –  из 5 мм рифленого листа.
  • Огни – 12В система, тормозные, габаритные, аварийные и поворотные огни на светодиодах.
  • Домкрат – 4,5тн грузоподъемности, для установки в горизонтальное положение.
  • Сцепное кольцо – стальное кольцо толщиной Ø42мм с внутренним Ø76мм. (В комплект входят две цепи безопасности).



Габариты

  • Длина – 3,56м
  • Ширина – 2,18м
  • Ширина с открытыми верхними люками – 2,24м
  • Высота – 1,88м
  • Высота с открытыми люками – 2,58м
  • Вес пустой - 1315кг
  • Полный вес - 3175кг


Система безопасности

  • Внешние поручни, установленные на каждом углу.
  • Электрические аварийные тормоза на случай обрыва сцепки.
  • Запирающиеся передние дверцы, защищающие пульт управления.
  • Запирающийся колпак на клапаны газовых баллонов.
  • Светоотражатели янтарного цвета (спереди и по бокам).
  • Рефлектор красного цвета (задняя сторона и боковины).
  • Габаритные огни (см. раздел “Освещение”).
  • Система безопасности (см. раздел “Нагревательная система”).


Электрическая система

 12В система во всей установке с 12В аккумуляторной батарей. Зарядное устройство вмонтировано в установку с обеспечением подсоединения к электросети на 220В.


Освещение

  • По два светодиодных тормозных, стояночных, поворотных и аварийных огня на каждом  верхнем заднем углу.
  • По два светодиодных тормозных, габаритных и поворотных огня на задней стенке вверху.
  • Лампа освещения номерного знака.
  • Сигнальная лампа для регенератора.
  • 6-ти штырьковый разъем для подключения электрического кабеля.


Опции

  • Площадка размерами 61х61см для вибрационного уплотнителя с лебедкой и поворотной стрелой.
  • Управление нагревом холодной смеси.
  • 80л контейнер для хранения жидкого битума, с самостоятельным обогревом, термостатическим управлением, с двухлитровым черпаком, устанавливаемый на левом крыле.
  • Система временной задержки
  • Инерционные гидравлические тормоза.
