Автономный комплекс для ремонта асфальта P1050-2TMV установлен на шасси грузовика. Автономный комплекс предназначен для ремонта дорожных покрытий с помощью инфракрасного нагрева асфальта без фрезерования. Значительным преимуществом данной технологии (по сравнению с актуально используемыми методами ремонта дорожной одежды) ее износостойкость и возможность качественного применения в зимние месяцы - приблизительно до -7°C . В качестве топлива технологии используется сжиженный газ пропан бутан LPG , который можно заправить на любой заправочной станции. Настоящее устройство может перерабатывать(использовать) отходы асфальта при фрезеровании или остатками при производстве.
При любой работе устройства (включая условия парковки) необходимо соблюдать все инструкции по безопасности, распространяющиеся на устройство (для газового, электрического и машинного оборудования).
Модель P1050-2TMV
Конструкция рамы нагревателя
Конструкция рамы: 76.2 мм x 76.2 мм уголок
Размеры рамы: 2.4м x 1.95м
Вместимость: 10 - HDE 75 инфракрасных нагревателей
Гидравлические цилиндры подъема нагревателя в вертикальное положение для автомобиля
Гидравлический предохранитель
Двойной замок безопасности
Регулировка высоты рамы нагревателя 0,3 M
Система нагрева:
Мощность: 224 кВт
Нагреватели: 10 - 224 кВт BTU High Intensity
Смешивания газа: типа внутренний (без вентиляции) из нержавеющей стали
Поверхности нагревателя: керамическое волокно
Размеры 0,91 м х 457 мм х 178 мм
Юбка: нержавеющая сталь
Каждый нагреватель является съемным для легкого ремонта
Нагревательный элемент (картридж) может быть заменен менее чем за 1 час
Запатентованная конструкция позволяет высокоэффективно и равномерно распределять тепло на большую площадь
Высокая начальная теплоотдача (более 22000 BTU / SF) для быстрого повышения температуры асфальта
Каждый блок имеет свой собственный фильтр для предотвращения от засорения отверстий
Нагреватели работают индивидуально для обеспечения различных конфигураций нагрева
Обогреватели могут быть настроены на указанный режим теплоотдачи через регулятор системы

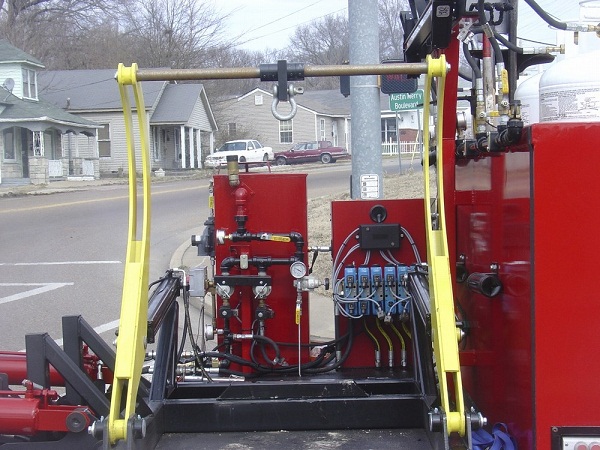

Газовая система
Топливо: жидкий пропан
Преобразование топлива: высокая пропускная способность редуктора(испаритель). Устройство преобразует жидкий пропан в газ и обеспечивает подачу к нагревателям.
Расход топлива: 4 баллона обеспечивают работу нагревательного экрана и реклаймера в течение 2 дней
Регуляторы: регуляторы системы позволяют полностью управлять температурой от 5 до 55 psii
1 - 5 - 35 psi ( низкая температура)
1 - 35 - 60 psi (высокая температура)
5 - 0 - 60 psi регуляторов для настройки для точной настройки
Электрика:
Все элементы управления и переключатели размещены водонепроницаемой электрический шкаф
Зонд для измерения температуры
Интеллектуальный пульт управления с HMI и PLC функциями
Графический, высокого разрешения резистивный сенсорный ЖК-дисплей
24 Вольт - Omron ™ Программируемый контроллер, предназначенный для поддержания 300 ˚ F (148 ° C)
Регулирование температуры асфальта между 275 (135 º C) и 325 ˚ (162 º C)
Ночной режим подогрева асфальта
Электронного зажигание и контроля безопасности
Индикаторы состояния и управления соленоидами
Отдельный счетчик часов на бункере и ИК-системы
Программируемый таймер работы системы
Съемная карта памяти для записи данных, таких как отопление, расход и т. д.
Дополнительный модем GPRS карты для онлайн-поиска неисправностей и обновления программного обеспечения
Встроенный интерфейс для интернета
Гидравлика
Гидравлический насос - 12 вольт
Бак : 45 л резервуар, фильтр, датчик уровня масла, индикатор температуры, магнитная сливная пробка
Управление: 12 вольт – гидрораспределитель
Шланги: многоразовые с фитингами
Электрическое управление по обе стороны грузовика для удобства эксплуатации (дополнительный контроль в кабине)
Индикатор датчика, чтобы обеспечить надлежащее рабочее давление
Тестирование узлов системы
Все элементы управления и переключатели в шкафу с блокировкой двери
Интеллектуальная станция управления с HMI и PLC функциями
Графический высокого разрешения резистивный сенсорный ЖК-дисплей
Дополнительный модем GPRS карты для онлайн-поиска неисправностей и обновления программного обеспечения.
Бункер
Вместимость: 2 тонны
Изоляция: 5см
Грузоподъемность: 1814 кг
Длина: 1066,8 мм
Ширина: 2133,6 мм
Высота: 1473,2 мм
Вес: 900кг
Двери для разгрузки: 508 мм х 355,6 гильотина
Платформа: с подогревом
Двери для загрузки 1.82 мм х 1.82 изолированные двери (гидравлическое управление)
Распределение нагрева тепла: центр делителей отделить бункер для распределения тепла
Система нагрева термос-бункера
Мощность : 50.000 btu
Регуляторы: регулируемая 0 - 60 psi
Обогреватели: 2 - 25000 btu hde high intensity инфракрасные обогреватели
Запатентованные сменные картриджи для нагрева
Пропан смешивание: тип внутренний (устраняет аккумуляторы и нагнетание воздуха)
Поверхности нагревателя: керамическое волокно
Размеры: 533,4 мм х 152,4 мм х 101,6 мм
Зажигание: 12-вольт - электронное зажигание
Обнаружение пламени: контроль безопасности
Корпус: система зажигания заключен в водонепроницаемую коробку
Измерение температуры: термодатчик
Управление температурой: бортовой IMO PLC/HMI
Особенности:
Поддерживает температуру асфальта между 135 º C и 325 ˚ 162 º C
Ночной режим подогрева асфальта
Временная функция задержки позволяет оператору предварительно выбрать, время работы реклаймера.
Платформа грузовика
Размеры: - 7,2 "(2,2 м) х 8,3" (2,5 м)
Этаж: 3/16 "трапецеидальная дизайн и одна часть палубы позволяет снизить высоту
Место для хранения пропана с нейлоновыми ремнями и замком
Освещение: светодиодные лампы и герметичная проводка
Вес: 680 кг
Отсек для отходов
· Размеры:1524 мм х 558,8 мм х 431,8 мм
· Вместимость: 0,23 кубического метра
Особенности:
· низкая погрузочная высота
· гидравлическая разгрузка асфальта
· дистанционное управление для обеспечения безопасности оператора
Гидравлический подъемник COMPACTOR
Гидравлический лифт способен поднять однобарабанный каток с земли на платформу грузовика Двойные гидравлические цилиндры
Грузоподъемность - 227 кг
Дистанционное управление для обеспечения безопасности оператора
Основные характеристики:
114 л Полиэтиленовые емкости для воды 3,04 м шланг и запорный клапан
57 л стальной Rejuvenator бак
Встроенный инструмент стойку для хранения граблей, лопат, скребков
Дополнительное оборудование:
· Второй отсек для отходов
· Указатель движения транспорта - 12 вольт, светодиодной стрелкой бортовой
· Двойные светодиодные лампы на передней части кабины
· Комплект осветительных приборов для работы в темное время суток
· 5-12 вольт (опционально led)
· Бак для эмульсии
· Vibco вибрационный барабанный каток
· Прибор для расхода пропана
Сцепное устройство для прицепа
Характеристики могут быть изменены для улучшения
